EtherCAT in Embedded-Systemen: Warum erfolgreiche Projekte mit der richtigen Systemarchitektur beginnen

Damit verändern sich auch die Anforderungen an die Entwicklung von Embedded-Systemen grundlegend. Nicht mehr einzelne Komponenten entscheiden über den Erfolg eines Projekts, sondern das Zusammenspiel der gesamten Systemarchitektur. Prozessoren, FPGA-Technologie, Embedded Software, Kommunikationsschnittstellen und Echtzeitbetriebssysteme müssen zuverlässig zusammenarbeiten – häufig unter anspruchsvollen Umgebungsbedingungen und mit Reaktionszeiten im Millisekunden- oder sogar Mikrosekundenbereich. Gerade diese Zusammenhänge werden zu Beginn eines Entwicklungsprojekts jedoch häufig unterschätzt.

Gute Projekte beginnen lange vor der Hardwareauswahl

In vielen Entwicklungsprojekten richtet sich der Blick zunächst auf einzelne Technologien. Soll eine leistungsfähigere Prozessorplattform eingesetzt werden? Ist ein FPGA erforderlich? Reicht Embedded Linux aus oder wird ein Echtzeitbetriebssystem benötigt? Soll die Kommunikation künftig über EtherCAT erfolgen?

Diese Fragen sind berechtigt. Sie greifen jedoch häufig zu kurz.

Bevor Hardware ausgewählt oder Software entwickelt wird, müssen zunächst die technischen Rahmenbedingungen verstanden werden. Welche Zykluszeiten sind erforderlich? Welche Datenmengen entstehen durch Sensoren oder Kameras? Welche Schnittstellen müssen unterstützt werden? Unter welchen Temperatur- oder EMV-Bedingungen arbeitet das System? Welche Energieversorgung steht zur Verfügung? Und welche vorhandenen Baugruppen sollen aus wirtschaftlichen Gründen weiter genutzt werden?

Erst wenn diese Fragen beantwortet sind, lässt sich eine Systemarchitektur entwickeln, die technisch belastbar und langfristig wirtschaftlich ist.

Die Erfahrung aus zahlreichen Embedded-Projekten zeigt dabei immer wieder dasselbe Bild: Zeit, die früh in die Analyse investiert wird, spart später ein Vielfaches an Entwicklungsaufwand, Fehlersuche und Debugging.

EtherCAT zeigt exemplarisch, wie eng Hardware und Software zusammenhängen

Besonders deutlich wird dieser Zusammenhang bei industriellen Kommunikationssystemen wie EtherCAT.

Auf den ersten Blick erscheint EtherCAT als leistungsfähiges Echtzeit-Kommunikationsprotokoll. Tatsächlich beeinflusst die Entscheidung für EtherCAT jedoch bereits die grundlegende Hardwarearchitektur eines Systems.

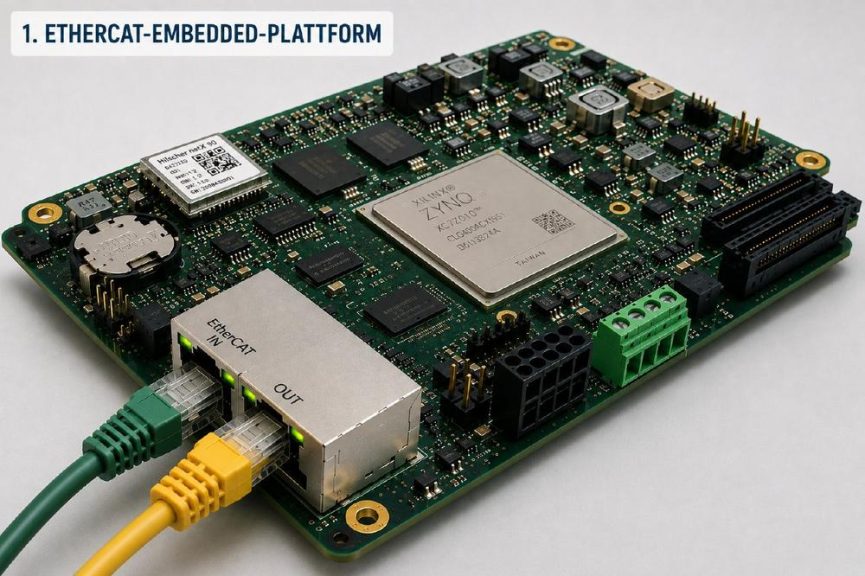

Das Protokoll arbeitet nach dem Prinzip des Processing on the Fly. Daten werden während ihres Durchlaufs durch die einzelnen Teilnehmer verarbeitet, wodurch extrem kurze Zykluszeiten und deterministische Echtzeitkommunikation möglich werden. Diese Leistungsfähigkeit setzt jedoch spezielle EtherCAT Slave Controller voraus, die als ASIC oder FPGA implementiert werden.

Damit wird deutlich, dass sich eine Kommunikationsschnittstelle nicht unabhängig von der Elektronikentwicklung betrachten lässt. Die Auswahl des Feldbusses beeinflusst unmittelbar Leiterplattenlayout, FPGA-Design, Embedded Software und das Zusammenspiel sämtlicher Komponenten.

Wer diese Zusammenhänge erst während der Entwicklung erkennt, muss häufig Hardware überarbeiten, FPGA-Funktionen anpassen oder Teile der Softwarearchitektur neu entwickeln – mit entsprechendem Einfluss auf Kosten, Termine und Projektrisiken.

Wenn bestehende Maschinen modernisiert werden

Dieses Zusammenspiel zeigt sich besonders häufig bei der Modernisierung bestehender Anlagen.

Eine Produktionsmaschine arbeitet seit Jahren zuverlässig. Die Mechanik ist bewährt, die Steuerung erfüllt ihre Aufgabe. Nun sollen zusätzliche Kameras integriert, Sensoren erweitert oder KI gestützte Auswertungen ergänzt werden. Gleichzeitig sollen vorhandene Baugruppen möglichst erhalten bleiben, um Entwicklungsaufwand und Investitionen zu begrenzen.

Was zunächst nach einzelnen Erweiterungen aussieht, entwickelt sich schnell zu einer anspruchsvollen Engineering-Aufgabe.

Neue Prozessorplattformen müssen mit vorhandener Hardware kommunizieren. Kameras erzeugen hohe Datenraten. Servoantriebe benötigen deterministische Echtzeitkommunikation. Gleichzeitig müssen Embedded Software, FPGA, Kommunikationsschnittstellen und Elektronik zuverlässig zusammenspielen – oftmals innerhalb weniger Millisekunden.

Die eigentliche Herausforderung liegt dabei selten in einer einzelnen Komponente. Sie entsteht an den Schnittstellen zwischen den Technologien.

Systemintegration entscheidet über den Projekterfolg

In dieser Phase rücken häufig einzelne Technologien in den Mittelpunkt der Diskussion. ARM Prozessoren, FPGA-Technologie, System-on-Modules, EtherCAT, Embedded Linux oder Machine Vision-Komponenten sind heute leistungsfähiger denn je.

Ihr Potenzial entfalten sie jedoch erst dann vollständig, wenn sie von Beginn an als Gesamtsystem geplant werden.

Genau hier liegt der Unterschied zwischen einer funktionierenden Lösung und einer dauerhaft zuverlässigen Lösung. Moderne Embedded-Systeme entstehen nicht durch das Aneinanderreihen leistungsfähiger Komponenten, sondern durch ihre konsequente Systemintegration.

Engineering verbindet alle Bausteine

Genau an diesem Punkt setzt die Arbeit der DSP Systeme GmbH an.

Das Unternehmen begleitet Kunden bei der Entwicklung und Modernisierung anspruchsvoller Embedded-Systeme – von der technischen Analyse über die Entwicklung individueller Elektronik bis hin zur Integration leistungsfähiger Kommunikationslösungen wie EtherCAT.

Je nach Projekt umfasst dies die Entwicklung neuer Leiterplatten, FPGA-Design, Embedded Software, Linux- oder Echtzeitbetriebssysteme, die Integration von Sensorik und Kamerasystemen, Funktionstests, EMV-Vorbereitung sowie die Begleitung bis zur Serienreife.

Dabei steht nicht der Einsatz möglichst vieler Technologien im Vordergrund. Ziel ist vielmehr, für jede Anwendung die technisch und wirtschaftlich sinnvollste Gesamtlösung zu entwickeln.

Erfahrung zeigt sich an den Schnittstellen

Viele Herausforderungen moderner Embedded-Systeme entstehen nicht innerhalb einer einzelnen Hardware- oder Softwarekomponente.

Sie entstehen dort, wo unterschiedliche Technologien zusammenarbeiten müssen.

Wenn Sensoren Daten schneller liefern als sie verarbeitet werden können. Wenn Kameras hohe Bandbreiten erzeugen. Wenn Servoantriebe deterministische Kommunikation erfordern oder bestehende Elektronik mit neuer Embedded Software kombiniert werden soll.

Genau diese Zusammenhänge frühzeitig zu erkennen und technisch sauber aufeinander abzustimmen, entscheidet häufig über den langfristigen Erfolg eines Projekts.

Aus Technologien entstehen Lösungen

ARM-Prozessoren, FPGA-Technologie, System-on-Modules, EtherCAT, Embedded Linux und moderne Machine-Vision-Komponenten bilden heute die technologische Grundlage leistungsfähiger Industrie- und Automatisierungssysteme.

Ihr volles Potenzial entfalten sie jedoch erst dann, wenn sie als integriertes Gesamtsystem verstanden werden.

Genau darin liegt die Kernkompetenz der DSP Systeme GmbH: Hardwareentwicklung, Embedded Software, FPGA-Technologie und Systemintegration so zusammenzuführen, dass daraus zuverlässige, wirtschaftliche und langfristig wartbare Embedded-Lösungen entstehen.
