ROTH Platform+: Retrofit für Datenerfassung und Datenvisualisierung an Bestandsmaschinen

Die ROTH Gruppe aus Billigheim-Sulzbach bietet mit Platform+ einen dritten Weg. Die IoT-Lösung rüstet Bestandsmaschinen nach und macht ihre Daten sichtbar, im Browser, auf dem Tablet oder als Großbild an der Hallenwand. In die Steuerung greift sie nicht ein. Platform+ liest mit, bestehende SPS-Programme bleiben unverändert, und die laufende Produktion trägt kein Risiko.

Was die Betriebsleitung davon hat

Für Entscheider heißt das vor allem, auf Basis von Fakten zu steuern. Die kontinuierliche Datenerfassung macht Stückzahlen, Taktzeiten, Trends und Fehlerhäufigkeiten jederzeit abrufbar. Durch die Datenvisualisierung ist die Verfügbarkeit jeder Anlage auf einen Blick erkennbar. Störungen fallen früher auf, Reaktions- und Wartezeiten sinken, und Stillständen lässt sich entgegenwirken, bevor sie teuer werden. Dabei muss niemand ein Großprojekt stemmen. Das Retrofit ist kostengünstig, schnell und unkompliziert. Man beginnt mit einer Maschine und erweitert bei Bedarf auf ganze Linien und Standorte.

Wie sich das anfühlt, zeigt sich auch in der Rückmeldung unserer Kunden: „Ich weiß jetzt, was meine Maschine gerade tut, und ich sehe es auch. Früher habe ich das erst im Nachhinein erfahren, wenn überhaupt. Heute genügt ein Blick auf den Bildschirm.“

Wie das im Alltag aussieht

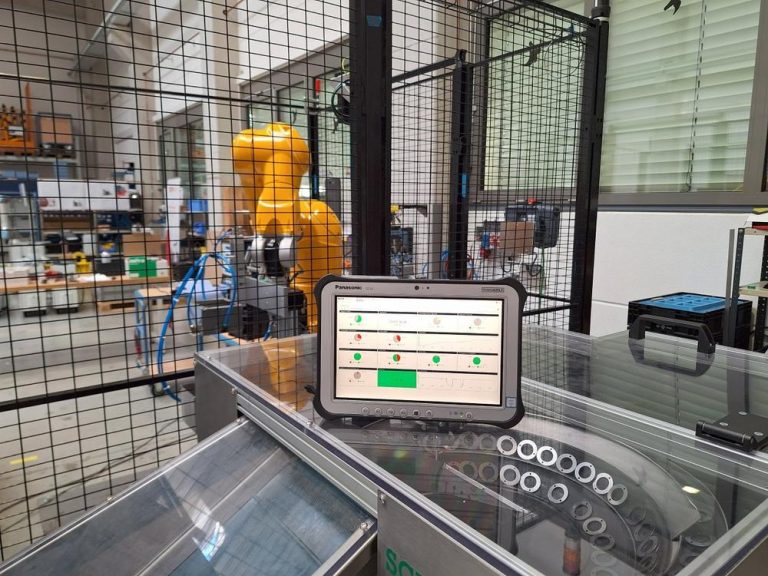

Auf einem Dashboard laufen die Zellen einer Halle zusammen – die Datenvisualisierung macht Prozesse transparent. Was steht, wird rot, was läuft, wird grün, und die Rundfrage unter den Kollegen entfällt. Die Datenerfassung speichert Fehlermeldungen als Ereignistabelle mit Zeitstempel, Gerät und Priorität. Kommt es zum Ausfall, helfen die über lange Zeiträume gespeicherten Verläufe bei der Fehleranalyse, weil sich nachvollziehen lässt, was vor der Störung passiert ist. An Übergabepunkten zur manuellen Bearbeitung sehen Mitarbeitende sofort, was als Nächstes ansteht. In der Logistik zeigt ein Großbild dem Staplerfahrer, welche Ware abgeholt werden muss.

Auch für die Inbetriebnahme

Besonders spürbar ist der Nutzen dort, wo Anlagen entstehen. Platform+ begleitet die Inbetriebnahme von Beginn an, denn Signale und Werte sind sichtbar, bevor die Anlage produktiv geht. Die Lösung läuft einfach parallel mit, nicht erst dann, wenn etwas schiefgegangen ist.

Christoph M., SPS-Programmierer bei ROTH, kennt den Unterschied aus der Praxis: „Ich musste ständig Variablentabellen pflegen, und das immer wieder von vorn. Wenn dann ein Fehler auftrat, habe ich die Situation nachgestellt, um die Signalverläufe zu beobachten. Jetzt läuft Platform+ während der gesamten Inbetriebnahme mit. Die Verläufe sind schon da, wenn ich sie brauche.“

Was Techniker wissen wollen

Platform+ spricht mit den Systemen, die in der Industrie tatsächlich im Einsatz sind. Verfügbar sind Treiber für Siemens-Steuerungen der Reihen S7-300, S7-400, S7-1200 und S7-1500, für SINUMERIK 810d PL, 840d PL, 840d SL und SINUMERIK One sowie für Beckhoff über TwinCAT ADS. Dazu kommen SQL-Datenbanken mit MSSQL und Oracle, die offenen Protokolle OPC UA, MQTT, Modbus TCP und HTTP REST sowie CSV- und Textdateien. Weitere
Treiber gibt es auf Anfrage. Bei der Anbindung kommen SDKs der Traeger Industry Components GmbH zum Einsatz.

Im Netzwerk genügt ein Gateway zwischen Maschinen- und Kundennetz. Es erfasst die Werte und legt sie in einer lokalen Datenbank oder in der Cloud ab, beide Netze bleiben getrennt. Die Lösung läuft als Stand-Alone System auf einem IPC direkt an der Maschine, dezentral On-Premise im eigenen Netz oder dezentral in der Cloud über eine sichere VPN-Verbindung.

Dashboards setzen Anwender selbst im Browser aus Widgets zusammen, darunter Diagramme, Live-Werte, Status-Anzeigen mit dynamischer Farbe, Alarmtabellen sowie QR- und Barcodes. Titel, Variablen, Farben und Texte werden konfiguriert, programmiert werden muss nichts. Die Oberfläche ist in Deutsch und Englisch verfügbar, weitere Sprachen auf Anfrage.

Fazit: Aus Daten wird Wissen, aus Wissen wird Aktion

Die meisten Anlagen besitzen bereits exakt die Informationen, die ihre Betreiber brauchen. Das Retrofit mit Platform+ stellt sie bereit – durch zuverlässige Datenerfassung und aussagekräftige Datenvisualisierung. Sie sind nur nicht dort sichtbar, wo jemand sie braucht. Mit Platform+ wird Datenerfassung zur Entscheidungsgrundlage – transparent, skalierbar und ohne Risiko für die laufende Produktion.
