Warum eine Grafik oft mehr aussagt als eine ganze Ergebnistabelle

Wer Schraubenverbindungen normgerecht nach VDI 2230 auslegt, stößt zwangsläufig auf das sogenannte Verspannungsschaubild. Für viele Konstrukteure gehört es zu den wichtigsten Darstellungen überhaupt, denn es übersetzt komplexe Berechnungsergebnisse in ein unmittelbar verständliches Bild.

Während Tabellen maximale Schraubenkräfte, Sicherheitsbeiwerte oder Restklemmkräfte ausweisen, zeigt das Verspannungsschaubild auf einen Blick, wie sich eine Verbindung unter Belastung tatsächlich verhält. Genau deshalb ist es seit Jahren ein zentrales Hilfsmittel für Konstruktion, Berechnung und technische Bewertung.

Was das Verspannungsschaubild sichtbar macht

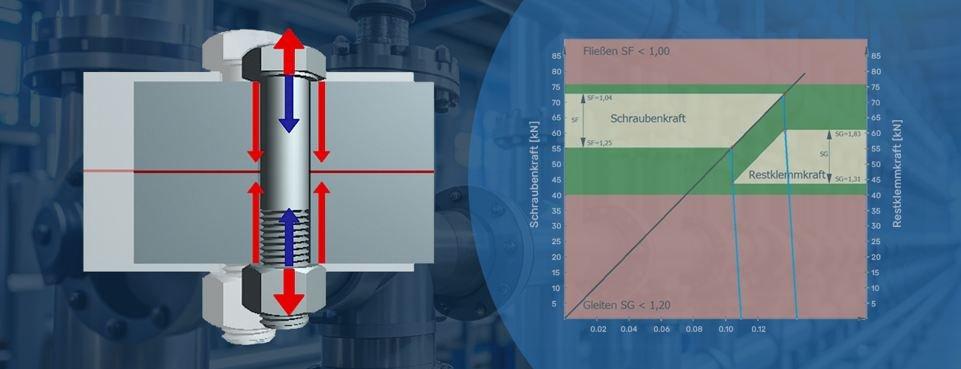

Das Diagramm beschreibt die Kraftverhältnisse innerhalb einer Schraubenverbindung und zeigt, wie sich Schraubenkraft und Klemmkraft verändern, sobald äußere Belastungen auftreten.

Dadurch lassen sich entscheidende Fragestellungen schnell beantworten:

• Reicht die vorhandene Vorspannkraft aus?
• Wie stark baut sich die Klemmkraft unter Last ab?
• Welche maximale Schraubenkraft tritt im Betrieb auf?
• Bleibt ausreichend Restklemmkraft erhalten?
• Wie groß sind die vorhandenen Sicherheitsreserven?

Gerade bei sicherheitsrelevanten Verbindungen wird damit sichtbar, ob eine Konstruktion dauerhaft innerhalb zulässiger Grenzen arbeitet.

Varianten vergleichen statt Zahlenkolonnen interpretieren

In der Praxis entstehen selten sofort optimale Schraubenverbindungen. Häufig werden verschiedene Varianten untersucht – beispielsweise andere Schraubengrößen, Festigkeitsklassen, Vorspannkräfte oder Klemmteilgeometrien.

Der direkte Vergleich von Verspannungsschaubildern bietet hier einen entscheidenden Vorteil. Unterschiede werden nicht nur rechnerisch erfasst, sondern grafisch sichtbar gemacht.

Konstrukteure erkennen unmittelbar:

• welche Variante größere Sicherheitsreserven besitzt,
• wie sich Änderungen der Vorspannkraft auswirken,
• welche Verbindung robuster auf Laständerungen reagiert,
• und wo kritische Bereiche entstehen können.

Damit wird die Schraubenauslegung von einer reinen Rechenaufgabe zu einem nachvollziehbaren technischen Entscheidungsprozess.

Bedeutung für Nachweisführung und Dokumentation

Neben der eigentlichen Auslegung gewinnt die Dokumentation technischer Entscheidungen zunehmend an Bedeutung. Gerade im Zusammenhang mit Audits, CE-Nachweisen oder der neuen EU-Maschinenverordnung müssen Berechnungen nicht nur korrekt sein, sondern auch nachvollziehbar dokumentiert werden.

Das Verspannungsschaubild leistet hierzu einen wichtigen Beitrag. Es macht komplexe Zusammenhänge verständlich und ermöglicht es auch fachfremden Beteiligten, konstruktive Entscheidungen nachzuvollziehen.

Damit wird die Grafik nicht nur zum Berechnungswerkzeug, sondern auch zu einem wesentlichen Bestandteil moderner technischer Dokumentation.

Standardisierte Nachweise statt individueller Excel-Lösungen

Noch immer werden viele Schraubenverbindungen mit individuellen Tabellen oder selbst entwickelten Rechenwerkzeugen bewertet. Solche Lösungen funktionieren häufig technisch, erschweren jedoch Vergleichbarkeit, Prüfbarkeit und langfristige Nachvollziehbarkeit.

Normbasierte Berechnungssysteme ermöglichen dagegen eine einheitliche Bewertung und verbinden die rechnerischen Ergebnisse direkt mit grafischen Auswertungen und automatisierten Dokumentationen.

Gerade bei komplexen Projekten schafft dies Transparenz und erleichtert die Kommunikation zwischen Konstruktion, Berechnung, Qualitätssicherung und Projektleitung.

Fazit

Das Verspannungsschaubild ist weit mehr als eine ergänzende Grafik. Es macht das mechanische Verhalten einer Schraubenverbindung sichtbar und unterstützt Ingenieure dabei, fundierte und nachvollziehbare Entscheidungen zu treffen.

Wer Schraubenverbindungen nach VDI 2230 auslegt, bewertet und dokumentiert, erhält mit dem Verspannungsschaubild ein Werkzeug, das technische Zusammenhänge verständlich darstellt und die Qualität von Nachweisen nachhaltig verbessert.

Im vollständigen Fachartikel erfahren Sie, wie ein Verspannungsschaubild aufgebaut ist, welche Aussagen sich daraus ableiten lassen und wie Variantenvergleiche in der Praxis durchgeführt werden. Zusätzlich finden Sie Abbildungen, Dokumentationsbeispiele, grafische Auswertungen und weiterführende Erläuterungen zur Schraubenberechnung nach VDI 2230.

Zum Fachartikel

Warum bestehende Nachweise neu betrachtet werden sollten

Flanschverbindungen übernehmen in Maschinen, Anlagen und Druckgeräten eine zentrale Aufgabe: Sie müssen dauerhaft dicht bleiben und gleichzeitig hohe mechanische Belastungen sicher aufnehmen. Gerade in sicherheitsrelevanten Anwendungen können fehlerhafte Auslegungen erhebliche wirtschaftliche und technische Folgen haben.

Mit der Veröffentlichung der DIN EN 1591-1:2026 wurde die etablierte Berechnungsnorm für Flanschverbindungen umfassend überarbeitet. Die grundlegende Methodik bleibt zwar erhalten, dennoch können identische Eingangsparameter heute zu deutlich anderen Ergebnissen führen als nach der bisherigen Ausgabe von 2014.

Was sich mit der neuen Norm ändert

Die überarbeitete Norm berücksichtigt aktuelle Erkenntnisse zur Bewertung von Dichtungsverhalten, Lastverteilung und Montageeinflüssen. Insbesondere die Berechnung von Hebelarmen, Lastverhältnissen und Vorspannkräften wurde angepasst.

Für Konstrukteure bedeutet das: Verbindungen, die nach DIN EN 1591-1:2014 noch als ausreichend bewertet wurden, können nach den neuen Bewertungsansätzen kritischer eingestuft werden. In einzelnen Fällen sind Nachrechnungen oder konstruktive Anpassungen erforderlich.

Dichtheit und Festigkeit gemeinsam betrachten

Die Herausforderung bei Flanschverbindungen besteht darin, nicht nur die Festigkeit einzelner Komponenten nachzuweisen, sondern das gesamte System aus Flansch, Dichtung und Schraubenverbindung zu bewerten.

Gerade im Umfeld der Druckgeräterichtlinie 2014/68/EU und der Anforderungen an Emissions- und Leckagesicherheit gewinnt diese ganzheitliche Betrachtung zunehmend an Bedeutung. Moderne Berechnungsverfahren ermöglichen dabei eine deutlich realitätsnähere Bewertung der tatsächlichen Betriebsbedingungen.

Digitale Auslegung statt manueller Einzelberechnung

Neben den normativen Änderungen verändert sich auch die Art der Berechnung. 3D-gestützte Modellierung, automatisierte Dokumentation und die direkte Anbindung an CAD-Systeme beschleunigen die Auslegung komplexer Flanschverbindungen erheblich.

Gleichzeitig steigen die Anforderungen an Nachvollziehbarkeit, Prüfbarkeit und Dokumentation – insbesondere bei Druckgeräten und sicherheitsrelevanten Anwendungen.

Fazit

Die DIN EN 1591-1:2026 ist mehr als ein gewöhnliches Normenupdate. Die überarbeiteten Bewertungsansätze können dazu führen, dass bestehende Flanschverbindungen unter neuen Gesichtspunkten betrachtet werden müssen. Für Konstrukteure und Berechnungsingenieure lohnt sich deshalb eine frühzeitige Auseinandersetzung mit den Änderungen und deren Auswirkungen auf bestehende Nachweise.

Den vollständigen Fachartikel mit Berechnungsbeispielen, Vergleichsgrafiken, Bildern, Videos und allen technischen Details zur DIN EN 1591-1:2026 finden Sie auf unserer Website.

Zum Fachartikel
